Wykorzystanie łączy abonenckich o przewodach miedzianych oraz technik xDSL w sieciach teleinformatycznych

Działając na rynku teleinformatycznym, w procesie podejmowania decyzji strategicznych dotyczących rozwoju firmy, należy również zapytać: Jakie będą kierunki rozwoju technik przesyłania informacji i dlaczego?

Precyzując odpowiedź powinno się uwzględnić aspekty techniczne i ekonomiczne tego zagadnienia. Rozwój techniki światłowodowej w latach osiemdziesiątych spowodował, że ugruntowało się przekonanie o zdominowaniu przez tę technikę sposobu przesyłania informacji na wszystkich płaszczyznach sieci. Rozwój elektroniki oraz prace koncepcyjne nad nowymi sposobami kodowania i przesyłania sygnałów, a także względy ekonomiczne, spowodowały w ostatnich latach powrót do coraz szerszego wykorzystania, w nowoczesny sposób, istniejącej struktury kabli telekomunikacyjnych o żyłach miedzianych. Tendencje te pozwalają sądzić, że potencjał istniejącej sieci dostępowej jeszcze przez długi okres może być efektywnie wykorzystywany. Zapewnia to abonentom realizację wielu nowoczesnych usług, a operatorom telekomunikacyjnym poważne korzyści ekonomiczne. Podobne efekty mogą osiągać również operatorzy i użytkownicy na rynku teleinformatycznym. Możliwości takie powstają przy szerokim wykorzystaniu techniki xDSL.

Technika xDSL

Technikę xDSL (cyfrowych łączy abonenckich) można podzielić na dwie grupy:

• technikę symetrycznego przesyłania informacji w obu kierunkach, znaną od kilku lat na polskim rynku, zaprezentowaną we wcześniejszym artykule, czyli:

• technikę HDSL (High Digital Subscriber Line), wykorzystującą do transmisji E1/T1 (2 Mbit/s / 1,5 Mbit/s) dwie pary miedziane,

• technikę SDSL (Single Digital Subscriber Line), tj. przesyłania w obu kierunkach po jednej parze miedzianej informacji w standardzie E1/T1 (2 Mbit/s / 1,5 Mbit/s).

• technikę niesymetrycznego przesyłania informacji, czyli:

• ADSL (Asymetric Digital Subscriber Line), tj. przesyłania 64 kbit/s w jednym kierunku oraz 6 Mbit/s w drugim z wykorzystaniem jednej pary miedzianej,

• VDSL (Very High Speed Digital Subscriber Line), tj. przesyłania 5 Mbit/s w jednym i 51 Mbit/s w drugim kierunku z wykorzystaniem jednej pary miedzianej.

Nowe urządzenie MSDSL (Multi-Speed Single Pair Digital Subscriber Line) - WATSON 4 Multi-Speed

 Zwiększone wymagania w zakresie dostępu do Internetu, rosnąca liczba użytkowników oraz nowe usługi telekomunikacyjne skłania dostawców tych usług do poszukiwania nowych rozwiązań w zakresie budowy swoich sieci. Do dostarczenia nowych usług jest również konieczna realizacja transmisji szerokopasmowej w istniejącej infrastrukturze sieci kabli o przewodach miedzianych. Rezultatem jest coraz szersze wykorzystywanie technik xDSL (Digital Subscriber Line).

Tabela 1. Zasięgi urządzenia MSDSL w zależności od szybkości transmisji

Urządzenie WATSON 4 w wersji Multi-Speed (MSDSL) zostało opracowane z przeznaczeniem do budowy niezawodnych łączy cyfrowych niezależnie od ich długości i parametrów łączy abonenckich. W przypadkach, gdy parametry linii nie pozwalają na uzyskanie w jednej parze pełnej szybkości transmisji 2048 kbit/s, można zmniejszyć tę szybkość, a przy doborze odpowiedniej techniki kodowania - również ograniczyć pasmo częstotliwości niezbędne do przesłania sygnału. W efekcie umożliwia to wydłużenie zasięgu poprawne pracy urządzenia, np. z 4,5 km dla 2048 kbit/s do 8,8 km  dla 128 kbit/s (dla łącza o przekroju żyły miedzianej wynoszącym 0,5 mm). Zasięgi omawianego systemu, w zależności od szybkości transmisji, przedstawiono w tabeli 1, a charakterystykę widmową sygnały w linii MSDSL, zależnie os sposobu kodowania, pokazano na rys. 1.

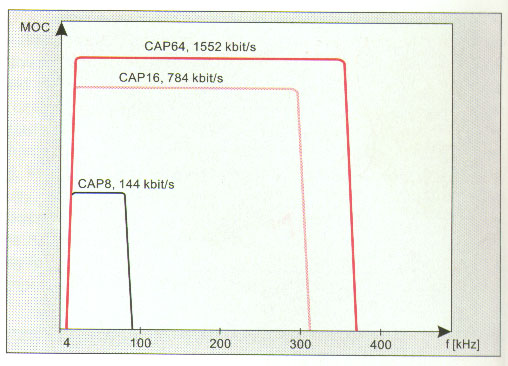

Rys. 1. Charakterystyka widma mocy P w linii MSDSL przy różnych szybkościach transmisji

Cechy urządzeń WATSON 4 Multi-Speed

• Urządzenia  te umożliwiają uzyskanie szybkości transmisji od 64 kbit/s do 2 Mbit/s w jednej parze przewodów miedzianych.
• Zapewniają transmisje na większe odległości przy zmniejszeniu szybkości transmisji: zasięg wynosi 15,4 km przy szybkości liniowej 144 kbit/s (dla żyły miedzianej o przekroju 0,8 mm).
• Są one w pełni zintegrowane z rodziną urządzeń xDSL WATSON. Oznacza to, że są produkowane w każdej z wersji konstrukcyjnych: table top, minirack lub karty do półki 19" mają również możliwość zasilania: napięciem stałym od 40 do 70 V lub napięciem przemiennym 115/230 V, lub można je zasilać zdalnie.
• Mogą być one zarządzane zdalnie lub lokalnie przez odpowiednio oprogramowany terminal.
• Ponieważ urządzenia wykorzystują technikę kodowania CAP, to - jak łatwo zauważyć analizując rys 1. - widmo sygnału w linii znajduje się powyżej pasma przeznaczonego w telefonii na transmisje sygnału akustycznego. Dlatego w linii abonenckiej, obok sygnału cyfrowego, może być również przesyłany w paśmie telefonicznym sygnał analogowy. Ma to również znaczenie w przypadku dużych, przekraczających normy, przeników w kablu telefonicznym, ponieważ rozmowy telefoniczne przesyłane w innych parach nie są zakłócane przez przenik sygnału cyfrowego, jak również sygnały analogowe i impulsy przesyłane w innych parach nie zakłócają transmisji cyfrowej.

Możliwości zastosowania urządzeń WATSON 4 Multi-Speed

Omawiane urządzenia znajdują zastosowanie w poniższych przypadkach.

Dane techniczne urządzeń MSDSL zawiera tabela 2.

Tabela 2. Dane techniczne urządzenia Watson 4 Multi-Speed
